當我們遠距離傳輸時，通常會使用 光纖 來傳輸。因?yàn)楣饫w的傳輸距離很遠，一般來說單模光纖的傳輸距離在10千米以上，而多模光纖的傳輸距離最高也能達到2千米。而在光纖網絡中，我們常常會使用到光纖收發器。那么，光纖 收發器 怎么連?本期我們一起來了解下。

       一、光纖收發器的作用

      ①光纖收發器可以延長以太網傳輸距離，擴展以太網覆蓋半徑。

       ②光纖收發器可以在10M、100M或1000M以太網電接口和光接口之間進行轉換。

       ③使用光纖收發器構造網絡能夠節省網絡投資。

       ④光纖收發器使服務器、中繼器、集線器、終端機與終端機之間的互連更加快捷。

       ⑤光纖收發器具有微處理器和診斷接口，可以提供各種數據鏈路性能信息。

       二、光纖收發器有分哪個發射，那個接收嗎？

      在使用光纖收發器的時候，有很多朋友會遇到這樣的疑問：

      1、光纖收發器一定要成對用嗎?

      2、光纖收發器有沒有分一個是收一個是發?還是隨便只要是兩個光纖收發器就可以組成一對使用?

      3、如果光纖收發器一定要成對使用的話，一對的話是不是一定是同樣牌子跟型號?還是可以隨便的牌子都可以組合使用呢？

       在我們?nèi)蹼奦IP技術群里也有一些朋友問到上面三個問題，很多朋友在項目使用的過程中都可能會有此一問，哪么到底是怎樣的呢？

       解答：光纖收發器作為光電轉換設備一般是成對使用，但也可以出現光纖收發器與光纖交換機、光纖收發器與SFP收發器配對使用也都很正常，原則上只要光傳輸波長是一樣的、信號封裝格式是一樣且都支持某種協議的即可實現光纖通訊。

       一般單模雙纖(正常通訊需要兩根纖)收發器是不分發射端和接收端的，只要成對出現的就可以使用。

       只有單纖收發器(正常通訊需要一根纖即可)才會有分發射端和接收端。

       不管是雙纖的收發器還是單纖的收發器要成對使用，不同牌子是可以兼容互通的。但是需要速率、波長、模式是一樣的。

       也就是說不同速率( 百兆 與千兆)、不同波長(1310nm與1300nm)都是不可以相互通訊的，除此以外，即使是同一個品牌的單纖收發器與雙纖雙纖組成一對是不可以互通的。

       那么問題來了，什么是單纖收發器，什么是雙纖收發器呢？他們有什么區別？

       三、什么是單纖收發器？什么是雙纖收發器？

       單纖收發器是指采用的是單模光纜，單纖收發器是只用一根芯，兩端都接這根芯，兩端的收發器采用不同的光波長，所以能在一根芯里傳輸光信號。

       雙纖收發器就是采用了兩根芯，一根發送一根接收，一端是發的另一端就必須插在收的口，就是兩端要交叉。

       1、單纖收發器

       單纖收發器既要實現發射功能又要實現接收功能，它使用的波分 復用技術 ，將兩束不同波長的光信號在一根光纖傳輸從而實現的發送與接收。

       所以單模單纖收發器它是通過一芯光纖來傳輸，那么發射和接收光都是同時通過一根光纖芯來傳輸。這樣的情況，要實現正常通訊就必須用到2種波長的光來區分。

       因此單模單纖收發器的光 模塊 發射光波長就有2個，一般是1310nm/1550nm，這樣一對收發器的互連的2端就會存在區別:

       一端收發器發射1310nm，接收1550nm。

       另一端則是發射1550nm，接收1310nm，

       那么方便用戶區分，一般就會用字母來代替。

       就出現了A端（1310nm/1550nm)，B端（1550nm/1310nm).用

       戶使用必須AB配對使用，不可AA或者BB連接。

       AB端只有單纖光纖收發器才會使用到。

       2、雙纖收發器

       雙纖收發器有TX口(發射口)與RX口(接收口)，兩個口都是發射一樣的波長1310nm，接收也都是1310nm，所以接線時采用的平行的兩根光纖交叉連接。

       3、如何區分單纖收發器與雙纖收發器？

       目前有兩種方法可以區分單纖收發器與雙纖收發器。

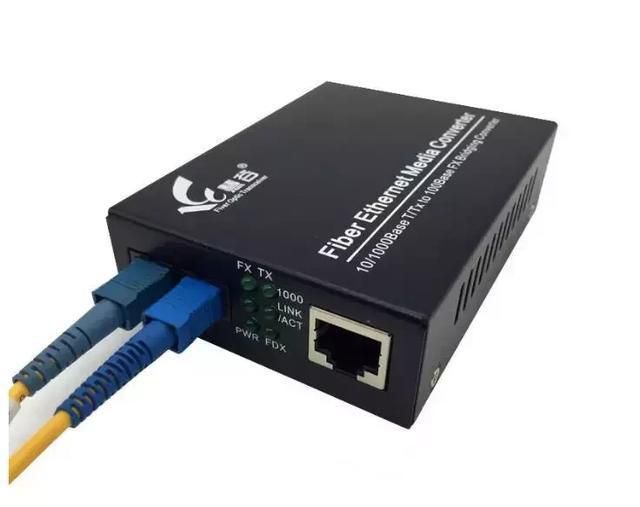

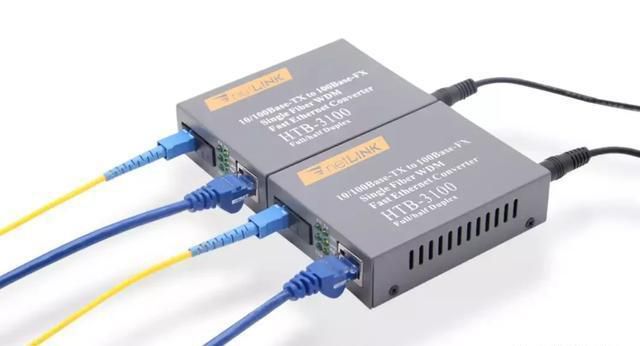

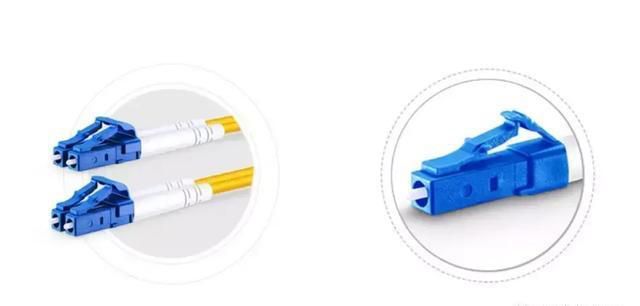

       ①當光纖收發器內嵌光模塊時，光纖收發器按照所連接的光纖 跳線 的纖芯的數量的不同分為單纖收發器與雙纖收發器。其中單纖收發器（右圖）連接的光纖跳線的線性為一個纖芯，這一個纖芯既負責傳輸數據又負責接收數據；而雙纖收發器（左圖）所連接的光纖跳線的線性為兩個纖芯，其中一個纖芯負責傳輸數據，另一個纖芯負責接收數據。

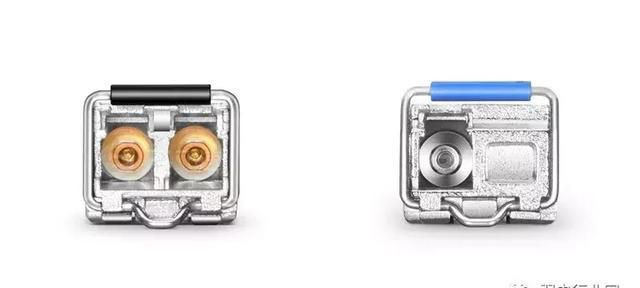

       ②當光纖收發器沒有內嵌光模塊時，需要根據所插入的光模塊來區分是單纖收發器還是雙纖收發器。當光纖收發器內插入的是單纖雙向光模塊，即接口為單工類型時，此光纖收發器為單纖收發器（右圖）；當光纖收發器內插入的是雙纖雙向光模塊，即接口為雙工類型時，此收發器為雙纖收發器（左圖）。

      四、光纖收發器的指示燈與連接

       1、光纖收發器的指示燈

       對于光纖收發器的指示燈，我們?cè)谇懊嬗幸黄恼聦ｉT有講到這個內容。

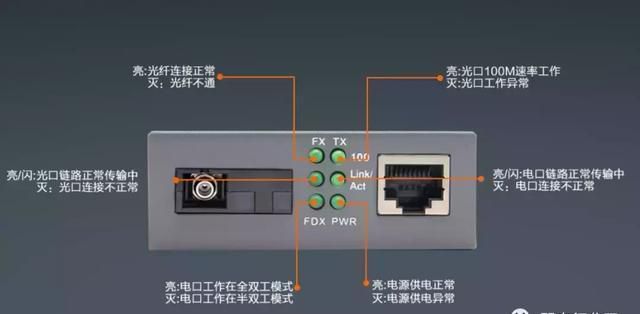

       這里我們通過一張圖來重溫下，就更清楚了。

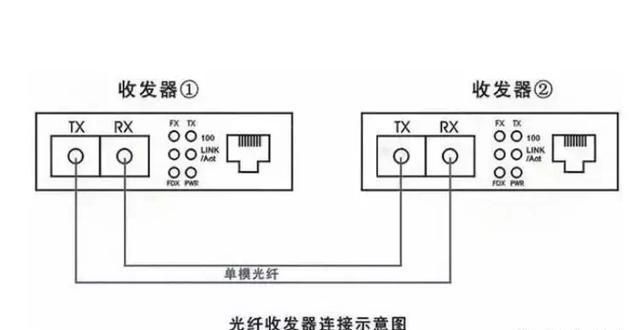

       2、光纖收發器的連接

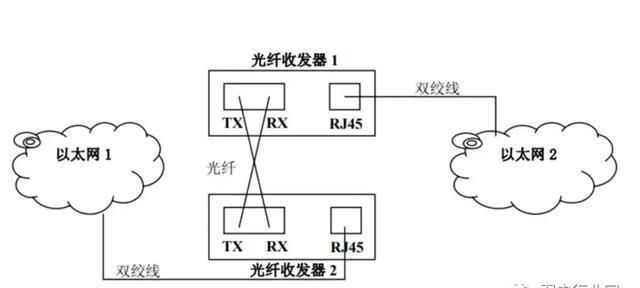

原理圖

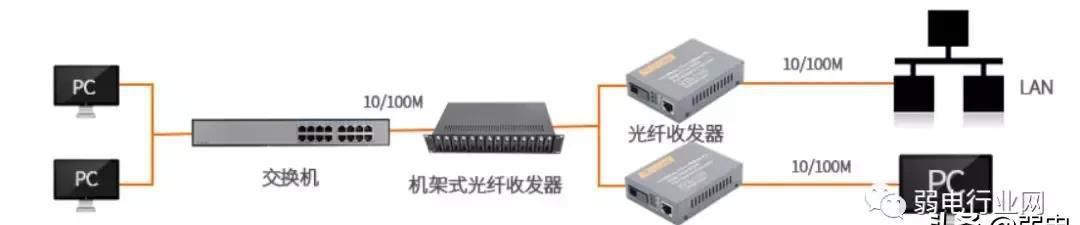

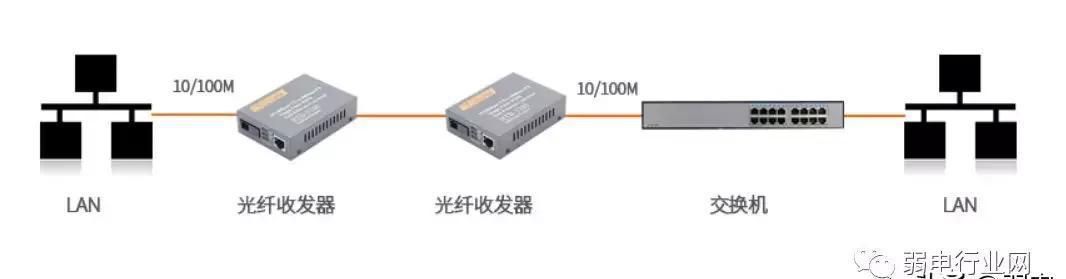

點對點的應用

集中對遠端多點的應用

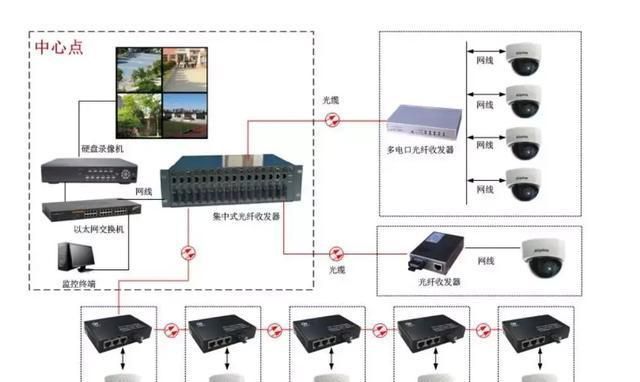

集中式光纖收發器在遠程監控的應用
